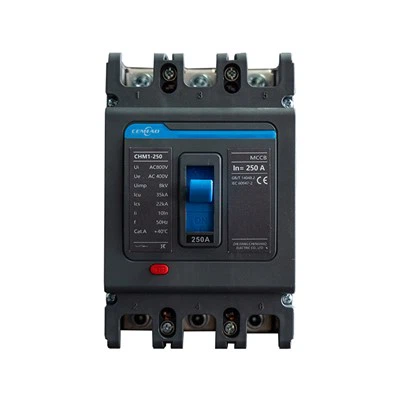

Pemutus Sirkuit Kotak Cetakan (MCCB)

Definisi dan Fungsi:

Pemutus sirkuit berselubung cetakan (MCCB) adalah perangkat proteksi listrik yang terutama digunakan dalam sistem distribusi daya bertegangan rendah. Fungsinya meliputi:

Memutus arus secara otomatis, terutama saat arus melebihi nilai trip yang ditetapkan.

Menghubungkan, mengalirkan, dan memutuskan arus listrik pada kondisi normal, sembari segera memutuskan arus listrik pada kondisi abnormal seperti kelebihan beban dan hubungan arus pendek guna menjamin keamanan sirkuit.

Ruang Lingkup Aplikasi:

MCCB cocok untuk rangkaian jaringan listrik DC dengan tegangan terukur mulai dari DC 250V hingga DC 1000V dan arus terukur dari 10A hingga 1250A. MCCB menawarkan:

Proteksi beban lebih dengan penundaan lama.

Proteksi hubung singkat dengan respon seketika, penting untuk mendistribusikan energi listrik dan mengamankan jaringan dan peralatan listrik dari gangguan.

Fitur Struktural:

Fitur utama MCCB meliputi:

Fungsi penutupan dan pemutusan cepat dalam mekanisme operasinya.

Struktur kompak, ukuran kecil, dan mudah digunakan.

Sistem pemadam busur kontak dengan kontak bergerak dan statis yang dirancang berdasarkan prinsip konduktor paralel. Kontak statis (tipe H) dapat dipisahkan dengan cepat selama arus tinggi.

Komponen di sekitar kontak bergerak dan statis terbuat dari bahan dengan ketahanan busur tinggi untuk memudahkan pemadaman busur secara cepat.

Ketentuan Penggunaan:

Untuk operasi yang optimal, MCCB memerlukan:

Ketinggian pemasangan di bawah 2000m.

Suhu udara sekitar tidak melebihi +40 derajat atau turun di bawah -5 derajat, dengan rata-rata 24-jam tidak melebihi +35 derajat (tidak termasuk pesanan khusus).

Kelembaban relatif di lokasi pemasangan tidak melebihi 50% pada +40 derajat, dengan tingkat yang lebih tinggi diizinkan pada suhu yang lebih rendah.
